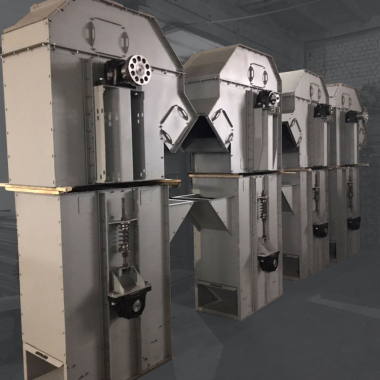

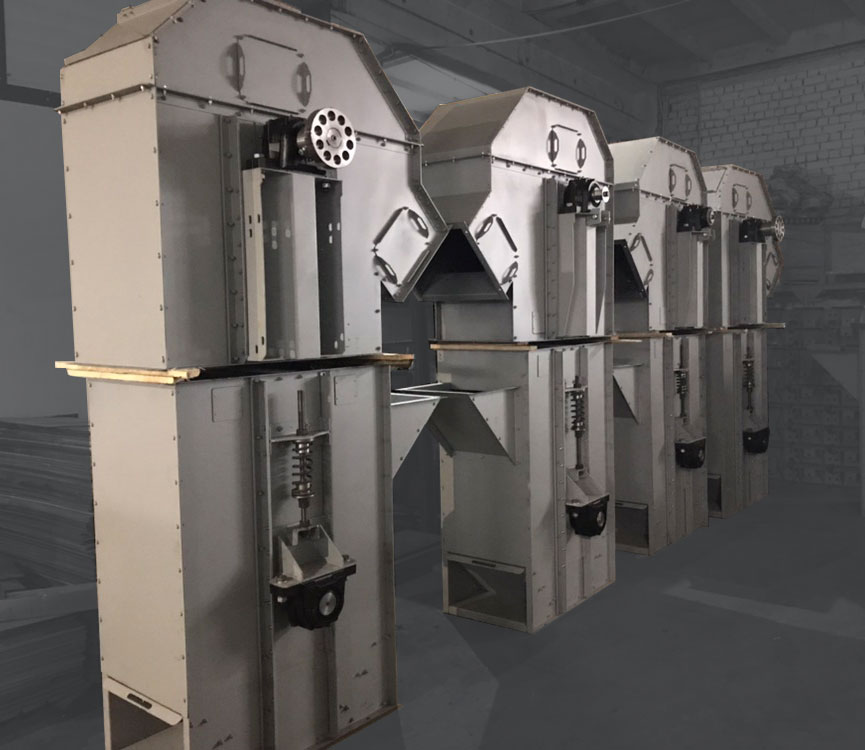

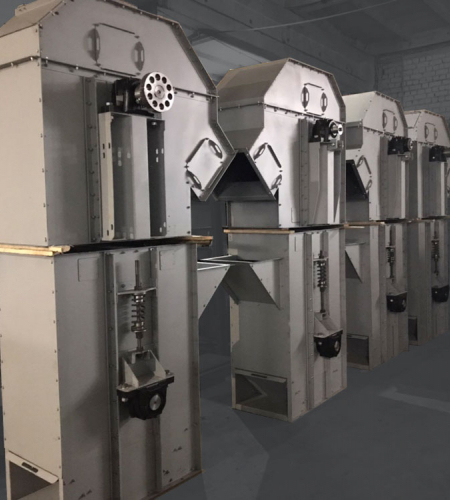

Представляет собой вертикальное сборно-сварное изделие, основанием которого является нижний башмак с натяжным барабаном, на котором установлены последовательно короба шахты элеватора и верхний башмак с приводным барабаном. Барабаны установлены в корпусные подшипниковые узлы.
Приводной барабан соединен с приводом, в качестве которого применяется компактный мотор-редуктор. В качестве грузонесущего и тягового органа используется резинотканевая элеваторная лента с ковшами, соединенная в кольце, огибая приводной и натяжной барабаны.
Чаще всего используется в химической промышленности, металлургии, машиностроении, при производстве стройматериалов, в зернохранилищах и различных пищевых комбинатах. С его помощью можно перемещать сыпучие грузы в вертикальном направлении на высоту до 36 м. Техника не предусматривает промежуточной разгрузки или загрузки.
Для перемещения легкосыпучих материалов обычно применяются ковши большой глубины. Для веществ же, характеризующихся меньшей сыпучестью, используются элеваторы с мелкими ковшами.
К основным плюсам устройства можно отнести:
Вертикальная транспортировка насыпных порошкообразных, мелкокусковых и среднекусковых материалов немыслима без ленточного элеватора. Подобное оборудование часто используется для межэтажного перемещения грузов.
Для перемещения легкосыпучих материалов обычно применяются ковши большой глубины. Для веществ же, характеризующихся меньшей сыпучестью, используются элеваторы с мелкими ковшами.
Элеваторы комплектуются лентой общего назначения для транспортирования веществ с температурой не более 60 градусов. Для работы с веществами более высокой температуры, элеватор комплектуется специальной теплостойкой лентой 2Т3 с температурой до 200 градусов.
Ленточный быстроходный с расставленными мелкими ковшами.
| Тип элеватора | ЛМ-160 | ЛМ-200 | ЛМ-250 | ЛМ-320 | ЛМ-400 | ЛМ-500 | ЛМ-650 |
| Транспортируемый груз | Легкосыпучие пылевидные, зернистые и мелкокусковые грузы с объемной плотностью 0,8…2,0 т/м3 |
||||||
| Производительность, м3/ч | 7,0 | 10,0 | 19,0 | 30,0 | 58,0 | 62.0 | 102,0 |
| Шаг ковшей, мм | 320 | 400 | 400 | 500 | 500 | 630 | 630 |
| Ширина ленты, мм | 200 | 250 | 300 | 400 | 500 | 600 | 700 |
| Скорость ковшей, м/с | 2,0 | 2,0 | 1,6 | 1,6 | 2,0 | 2,0 | 2,0 |
| Емкость ковша, л. | 0,35 | 0,75 | 1,4 | 2,7 | 4,2 | 6,8 | 11,5 |
| Ширина ковшей, мм | 160 | 200 | 250 | 320 | 400 | 500 | 650 |
| Тип ковша | Мелкий | ||||||
Ленточный быстроходный с расставленными глубокими ковшами.
| Тип элеватора | ЛГ-160 | ЛГ-200 | ЛГ-250 | ЛГ-320 | ЛГ-400 | ЛГ-500 | ЛГ-650 |
| Транспортируемый груз | Легкосыпучие пылевидные, зернистые и мелкокусковые грузы с объемной плотностью 0,8…2,0 т/м3 |
||||||
| Ширина ковшей, мм | 160 | 200 | 250 | 320 | 400 | 500 | 650 |
| Шаг ковшей, мм | 320 | 400 | 400 | 500 | 500 | 630 | 630 |
| Ширина ленты, мм | 200 | 250 | 300 | 400 | 500 | 600 | 700 |
| Скорость ковшей, м/с | 2,0 | 2,0 | 1,6 | 1,6 | 2,0 | 2,0 | 2,0 |
| Емкость ковша, л. | 0,6 | 1,3 | 2,0 | 4,0 | 6,3 | 12,0 | 16,8 |
| Производительность, м3/ч | 17,0 | 18,0 | 28,0 | 45,0 | 88,0 | 110,0 | 150,0 |
| Тип ковша | Глубокий | ||||||
ПИО "Стальтехпром" предлагает к заказу Элеватор ковшовый ленточный
Оформить заявку на изготовление и покупку оборудования вы можете по телефону 8 (351) 517-27-57 или электронной почте 1@sh1.tech
Цена от производителя!
