Окомкователи барабанные

Окомкователи барабанные предназначены для окомкования и увлажнения агломерационной шихты с целью придания ей зернистости и повышенной газопроницаемости. Окомкователи применяются в одной технологической линии с агломерационными машинами. Устанавливаются перед агломерационными или обжиговыми машинами.

Принцип действия

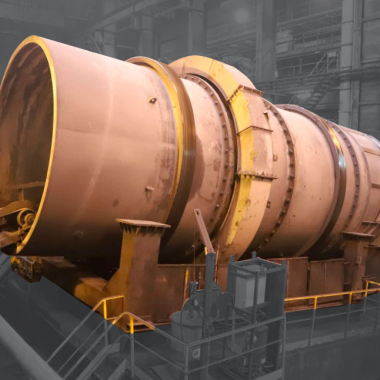

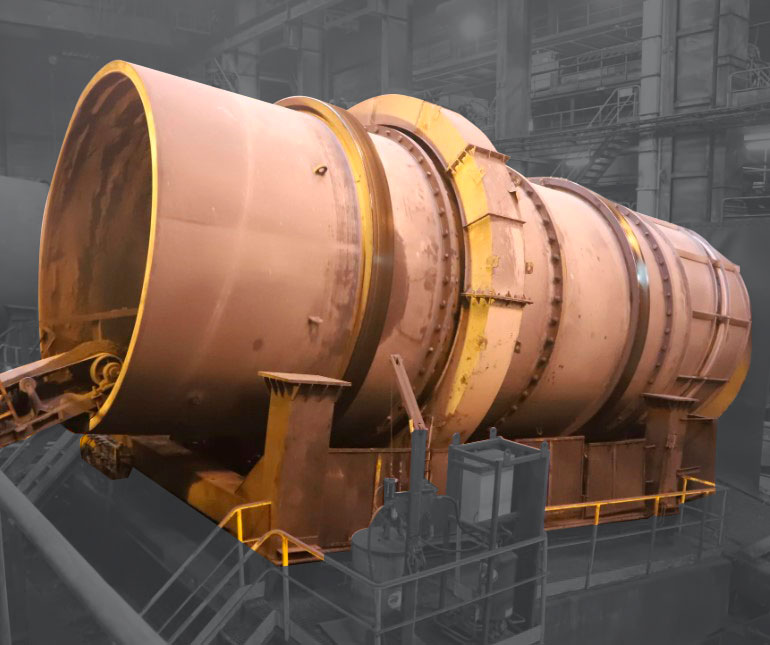

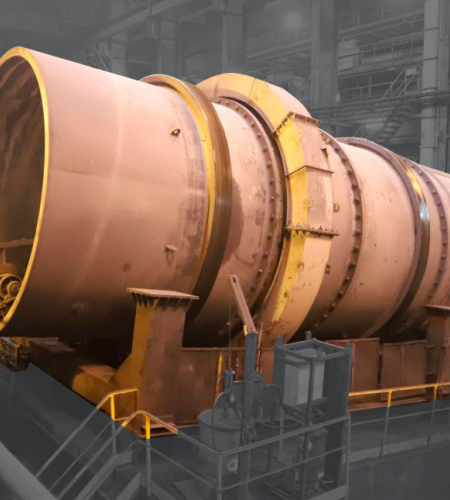

Барабан окомкователя состоит из секций, соединенных фланцевыми разъемами. Две секции имеют вварные бандажи. На последней секции имеются разгрузочные щели, расположенные по винтовой линии для равномерной выгрузки окатышей. Внутренняя поверхность барабана футеруется или гуммируется резиной. Загружаемый концентрат, смачиваясь водой из форсунок, перекатывается в барабане, образуя окатыши необходимой фракции.

Диаметр и длина печи, м	Произво-дительно-сть, т/ч	Установочная мощность главного привода, кВт	Опоры кол-во / грузоподъе-мность	Гидро-упоры (Г)/ упорные ролики (УР)	Масса в объеме поставки, т	Назначение
Ø2,5х40	350м3/ч	37	2хОР-100	УР/Г	125	Производство керамзита
Ø3х60	10	71	4 х ОР-300	УР	390	Обжиг извести, шамота, доломита
Ø3,6х7,8	-	55	2 х ОР-100	УР	101	Утилизация отработанных аккумуляторных батарей
Ø3,6х75	17	118	5 х ОР-300	УР	580	Обжиг извести, производство хромовых соединений
Ø3,6х100	10,5	118	4 х ОР-300	УР	660	Регенерация извести
Ø3,6х110	12,5	118	5 х ОР-300	УР	700	Регенерация извести
Ø4,0х60	11	160	4 х ОР-300	ГУ	516	Переработка цинковых кеков
Ø4,5х110		250	5 х ОР-660	УР	1330	Производство цинка
Ø5х100		2 х 320	4 х ОР-660	Г	1370	Спекание глинозема; производство цинка
Ø5,5х115	9,5	2 х 575	5 х ОР-660	Г	1866	Получение огарка
