Смесители барабанные

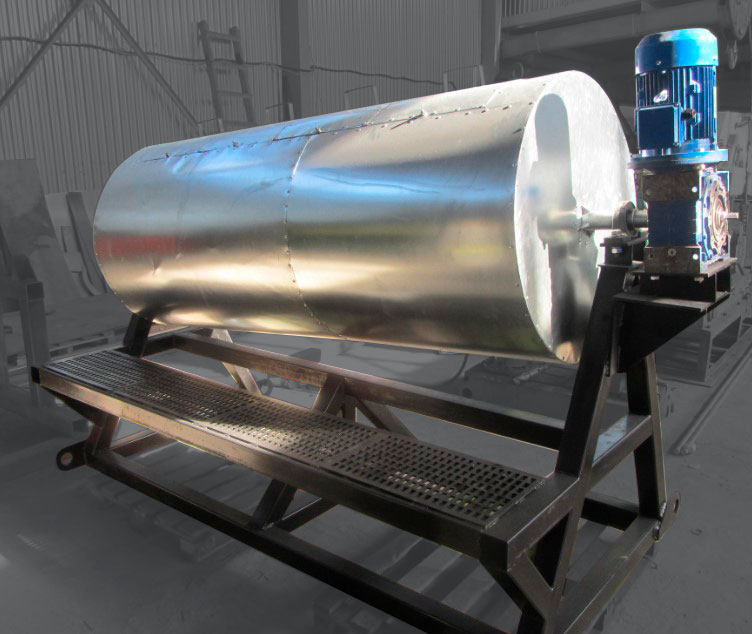

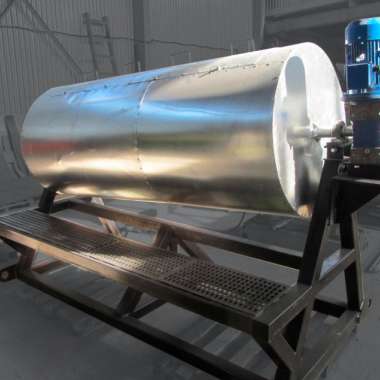

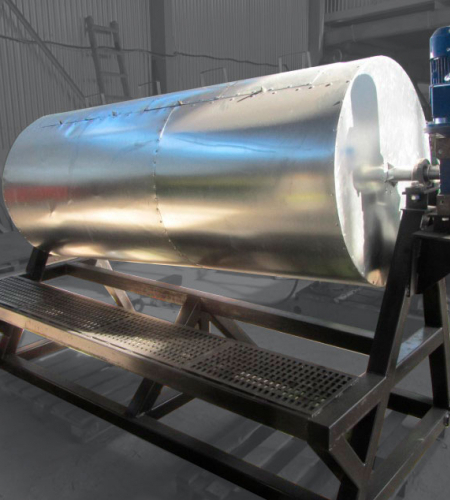

Такой аппарат представляет собой горизонтальный барабан, вращающийся на опорных роликах, на который надеваются бандажи. Лопасти винтообразного типа крепятся на внутренних стенках барабана. Там же расположены тангенциальные перегородки, не касающиеся оси барабана. При вращении барабана такое расположение лопастей способствует интенсивному перемешиванию материалов.

Шнек предназначен для загрузки и выгрузки веществ. Загрузка аппарата осуществляется через верхний патрубок, а выгрузка – через нижний, для чего меняетстя направление вращения барабана. Барабанные смесители, так называемые смесительные барабаны, представляют собой горизонтально расположенные резервуары в виде цилиндров с медленным вращением вокруг своей оси.

Принцип действия

В результате вращательных движений смешиваемый продукт сначала поднимается вверх, а затем сваливается вниз. Происходит смешение материала, его перемещение из одной зоны в другую. Встроенные в барабанный смеситель элементы способствуют процессу смешения. Смесительные барабаны с горизонтальными прямыми подъёмными планками монтируются с легким наклоном с целью перевалки продукта из загрузочной зоны на сторону выгрузки.

У барабанных смесителей с винтообразными направляющими щитками продукт перемешивается с одновременным перемещением от места загрузки в сторону выгрузки. Такие смесители функционируют в непрерывном режиме работы.

Объем литров	50	100	150	200	250	300	350	450	500	600	700	800
Макс. загрузка,л	30	60	90	120	150	180	240	340	380	490	570	680
Макс. загрузка,кг	21	42	63	84	115	146	212	305	340	435	518	620
Мощность привода, кВт	0,5	0,75	1,1	1,1	1,1	1,5	1,5	1,5	2,2	2,2	2,2	2,2
Однородность смешивания	Не менее 95%
Давление в смесительной камере, Мпа	0,2
Длительность действия	Периодическое или непрерывное
Форма дна	Каноническая или торосферическая
Очищение	Ротационная или статическая CIP-головка
Объем литров	900	1000	1500	2000	2500	3000	3500	4000	4500	5000	5500	6000…10000, под заказ
Макс. загрузка,л	770	875	1350	1520	1820	2060	2540	3000	3200	3500	3700	4000...6500, под заказ
Макс. загрузка,кг	700	790	1245	1470	1650	1860	2290	2700	2900	3150	3400	3600...6000, под заказ
Мощность привода, кВт	5,5	0,75	1,1	1,5	2,2	2,2	3	3	5,5	5,5	10	55
Однородность смешивания	Не менее 95%
Давление в смесительной камере, Мпа	0,2
Длительность действия	Периодическое или непрерывное
Форма дна	Каноническая или торосферическая
Очищение	Ротационная или статическая CIP-головка
