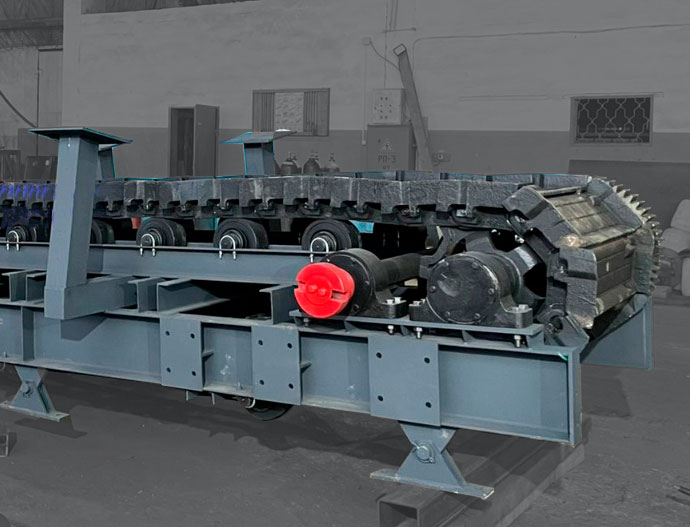

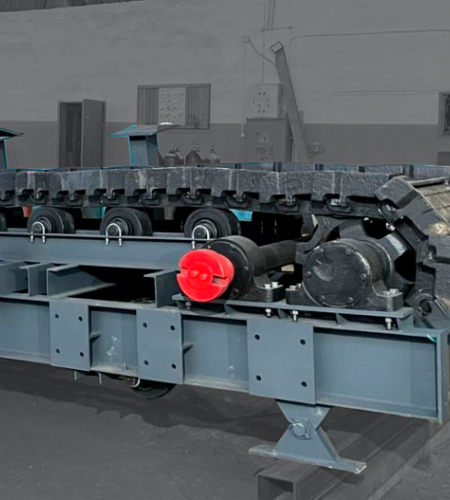

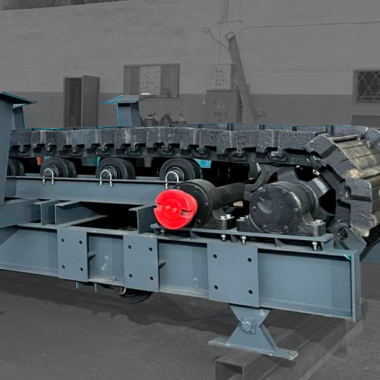

Питатель пластинчатый ПП

Питатель пластинчатый ПП 2-12-120 – это конструкция с многорядной цепью, которая обеспечивает подачу твердых или рассыпчатых материалов для выгрузки. ПП 2-12-120 рассчитаны на выдачу материалов с общей массой не выше 2400 кг/м. При этом, размер кусков не может располагаться на более чем 0,5 ширины от общего полотна. А вес каждого отдельного куска из бункера не должен превышать 500 кг.

Предельное расстояние подача сырья зависит от длины ленты питателя. Такие показатели присущи лишь единичным моделям. Это делает ПП 2-12 незаменимым в промышленности.

Назначение пластинчатого питателя ПП 2-12

Данный тип горношахтного оборудования используется в процессе добычи-переработки в качестве транспортировщика материалов в дробильные установки. При этом возможное расстояние подачи сырья зависит только от дины ленты пластинчатого питателя ПП 2-12.

Стоит отметить, что диаметр возможной приемки кусков, в отличие от многих других типов питателей, может достигать предельного значения в 750 мм. А ширина полотна данной модели равняется 1200 мм.

Пластинчатый питатель ПП 2-15 — горно-шахтное оборудование, применяемое для транспортировки материалов различной плотности в дробильные установки. Особенность этой модели состоит в том, что предельно допустимый диаметр приемки кусков составляет до 750 мм при ширине полотна в 1500 мм.

На предельных мощностях обработки материалов производительность равна 250 кубических метров в час. Пластинчатый питатель ПП 2-15 изготавливается и поставляется на заказ.

Принцип работы питателя пластинчатого ПП 2-15-60

Исходный материал загружается в бункер питателя. В результате вращения звездочек ведущего вала, полотно пластин получает поступательное движение, перемещая находящийся на нем материал. Звездочки ведущего вала находятся в зацеплении с цепями, выполненными как одно целое с полотном пластин. Вращение на звездочки передается от электродвигателя через ременную передачу, редуктор, приводной вал питателя и зубчатую пару шестерен.

Пластинчатый питатель ПП 1-15 – транспортер с лентой с металлическими звеньями служит для равномерной подачи твердых или рассыпчатых материалов из бункеров в рабочие машины или транспортирующие устройства. Ширина питателя достигает 2400 мм, длина до 18 м.

Он отличается производительной мощностью до 1700 м3/час.Это специальное устройство значительно автоматизирует и упрощает процессы транспортировки на различных производствах.

Пластинчатый питатель ПП 1-18 — специальное оборудование тяжелого типа с лентой со встроенными металлическими звеньями для транспортирования материалов, у которых крупность не превышает 1200 мм. Ширина питателя — 2400 мм, длина — 18 м. Его максимальная производительность может достигать 1700 м3/час. Питатель способен работать в непрерывном режиме. Он управляется дистанционно и автоматически.

Назначение питателя ПП 1-18

Питатели тяжелого типа ПП 1-18 устанавливаются в основном в грохоты для скальпинга или непосредственно в дробилки первичного дробления. Являясь подвижным дном бункера, полотно питателя может воспринимать наряду со статическими нагрузками соответствующего столба материала также динамические нагрузки от падения глыб материала массой от 3 до 6 тонн при условии, что на полотне питателя уже находится слой материала высотой не менее 1-1,5 м.

Пластинчатый питатель ПП 1-24 – надежное оборудование для транспортировки большого количества крупного материала из одной емкости в другие. Также могут использоваться для выгрузки глинистых материалов. Благодаря особой конструкции изделия налипания материалов к питателю не происходит. Для ПП 1-24 объемная масса груза не может превышать 2400 кг/м.

Назначение и особенности питателя ПП 1-24

Питатели тяжелого типа ПП-1-24 устанавливаются в основном в грохоты для скальпинга или непосредственно в дробилки первичного дробления. Являясь подвижным дном бункера, полотно питателя может воспринимать наряду со статическими нагрузками соответствующего столба материала также динамические нагрузки от падения глыб материала массой от 3 до 6 тонн при условии, что на полотне питателя уже находится слой материала высотой не менее 1-1,5 м.

Привод питателей допускает непрерывный режим работы. Предусмотрено четыре варианта расположения привода, управление которым дистанционное и автоматическое.

Пластинчатый питатель ПП 2-18 – машина для транспортировки, работающая за счет вращения ведущего вала, который запускает полотно пластин и перемещает в выбранную область нужный материал. Исходный материал загружается в бункер питателя. Максимальная производительность питателя зависит от скорости движения ленты.

Ее можно менять за счет частотного преобразователя или многоскоростного двигателя. Срок службы пластинчатого питателя ПП 2-18 составляет 30-35 лет.

Назначение питателя ПП 2-18

Пластинчатые питатели ПП 2-18 предназначены для равномерной подачи крупных кусков камня в дробилку. Они могут совершать также транспортные операции, подавая камень от приемного бункера в дробилку на расстояние, соответствующее длине питателя.

Пластинчатый питатель ПП 2-24 представляет собой стационарную вспомогательную высокоизносоустойчивую систему среднего типа, которая выполняет функцию перемещения крупных и тяжелых материалов. Ширина полотна ПП 2-24 равна 2400 мм. На питатель можно погрузить рассыпчатые или тяжелые материалы с диаметром не превышающим 500 мм. Длина транспортирования варьируется от 4500 мм до 18000 мм.

Назначение и принцип работы питаетля ПП 2-24

Питатели ПП 2-24 предназначены для транспортировки крупнокусковых абразивных или горячих материалов и устанавливаются после дробилок первичного дробления на фабриках окускования, в разгрузочных устройствах вагоноопрокидывателей.

Пластинчатый питатель П-804 в большей степени предназначен для перемещения полезных ископаемых и схожих по типу материалов. Не подходит для пластического сырья. Его производительность составляет от 20 до 50 м3/ч. Процесс подачи регулируется с помощью автоматизированной системы. Питатель П-804 прост и удобен в установке, демонтировке и обслуживании.

Принцип работы питателя П-804

Основным рабочим элементом П-804 для транспортировки исходного материала служит полотно, которое состоит из стальных пластин, прикрепленных к цепному тяговому органу, благодаря чему создается замкнутая цепь. В зависимости от требований технологического процесса скорость полотна может изменяться, путем изменения диаметров шкивов клиноременной передачи или установкой дополнительного оборудования, например, частотного преобразователя.

Загрузка исходного продукта в приемный бункер пластинчатого питателя осуществляется самосвалом или погрузчиком. В стандартном исполнении объем приемного бункера составляет 7м³ и по желанию заказчика может изменяться.

Пластинчатый питатель ТК-15 – механизм, служащий для равномерной выдачи горных пород и других схожих материалов. Как правило, они подаются в дробилки для первичного дробления, грохоты или другое технологическое оборудование, у которых широта входного отверстия для щековых дробилок составляет до 900 мм, роторныx — до 1000 мм.

Особенность питателя ТК-15 состоит в том, что он может перемещать материалы по сложной трассе с подъемным градусом до 45. А если, используется ковшеобразная пластина, то градус увеличивается до 70. Питатель отличается высоким качеством исполнения и безупречной надежностью.

Особенности пластинчатого питателя ТК-15

Основная область назначения пластинчатого питателя ТК-15 — это подача крупнокусковых материалов, в том числе влажных глинистых, абразивных, а также материалов с высокой температурой. Он занимает важное место в организации всего дробильно-сортировочного комплекса.

Принцип работы устройства и его характеристики

Питатель ТК-15 представляет собой основное полотно шириной 1 метр и длиной 6 метров, которое приводится в движение благодаря работе двигателя и перемещает груз. В качестве главных рабочих элементов полотна выступает «лента» состоящая из последовательно соединенных стальных пластин с бортами — отсюда и название «пластинчатый». Такая конструкция препятствует рассыпанию материала и позволяет вести процесс погрузки в непрерывном режиме. Устройство подает сырье (“питание”) в дробилки и транспортирующие устройства, именно поэтому оно называется питателем.

Характеристики питателя ТК-15 и его преимущества:

• Простота конструкции обеспечивает легкость в обслуживании.
• Долгий срок службы благодаря применению качественной стали.
• Высокая производительность — до 200 м3/ч.
• Возможность эксплуатации в сложных условиях.
• Способность транспортировки практически любых материалов, в том числе больших кусков до 600 мм.
• Дополнительная обработка всех элементов системы для улучшения прилегания друг к другу.
• Возможность регулировать скорость движения полотна — 0,04-0,08; 0,1-,02 м/с.

Пластинчатый питатель ТК-16 применяют для выгрузки и равномерной транспортировки материалов в дробилки. Особенность питателя ТК-16 в приемном бункере емкостью 20 кубометров. При этом максимальный размер кусков материала не должен превышать 600 мм. Питатель может работать в условиях умеренного климата с температурой от +45 до -50 °С и в условиях тропического климата с температурой от +55 до -20 °С.  Питатель ТК-16 поставляется на прямую от производителя.
